چشمی بیسیم فایو استار

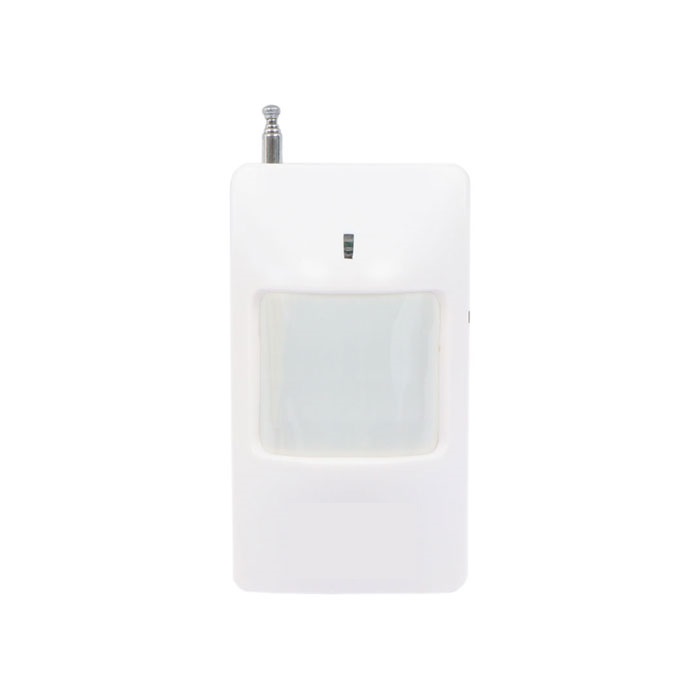

سنسور حرکتی وایرلس مدل F6 فایو استار

سنسور چشمی بیسیم فایواستارF6_ Five Star  از سری محصولات شرکت صنعتی فایواستار جهت استفاده در مکان هایی که قابلیت نصب سنسورهای حرکتی باسیم وجود ندارد برای اعلام خطر ورود افراد غیر مجاز مورد استفاده قرار میگیرد

در داخل چشمی بیسیم فایواستار تعدادی جامپر وجود دارد برای استفاده از این محصول باید جامپرها را به روش زیر قرار دهید

 جامپر تنظیم کد دستگاه:

جامپر های D0 و D1 را باید از ردیف وسط به سمت L جامپر نمود

نکته:قرار گیری این دو عدد جامپر برای ارتباط چشم بیسیم با دزدگیر فایواستار الزامی است

 جامپر تنظیم کد امنیتی:

برای ایجاد یک کد امن و جلوگیری از تداخل فرکانس های اطراف محل باید جامپرهای D0 تاD7 را به صورت رندوم قرار دهید

نکته: هیچوقت این ردیف را خالی نگذارید

روش کددهی چشم بیسیم F6 به دزدگیر فایواستار

پس از قرار دادن جامپرها  به روش فوق باطری چشم بیسیم فایواستار را به چشم متصل نموده و کلید کناری چشم را به صورت OFF قرار دهید ، پس از آن کلید لرن داخل دزدگیر را فشار داده و پس از روشن شدن چراغ لرن ریموت کنترل های دزدگیر را یک به یک کددهید(توجه فشار دادن یکی از کلید های ریموت کنترل کافی است) و پس از کددهی ریموت کنترل ها چشمی بیسیم مورد نظر را روشن نمایید ، در زمان روشن شدن چشم بیسیم چراغ لرن داخل دستگاه یک چشمک به نشانه اضافه شدن سنسور میزند (نکته: زمان تقریبی عملیات کددهی 9 ثانیه است)

نکته: پس ار طی کردن مراحل فوق هر تعداد چشم یا سنسور بیسیم که خواهان اضافه شدن آن به دستگاه دزدگیر را دارید  باید جامپر های درون چشم و سنسور  جدید را همانند چشم کد داده شده قرار دهید

برخی از تنظیمات چشمی بیسیم

 جامپر مقاومت داخلی:

جامپر مقاومت داخلی چشم بیسیم با عدد 3.3M کنار یک جامپر نوشته شده است این جامپر مقاومت مربوط به کدگیری چشمی بیسیم با دزدگیر های مختلف است یعنی پروتوکول دزدگیر های مختلف با یکدیگر متفاوت است(در دزدگیر های فایواستار مقاومت باید3.3M باشد، و در غیر این صورت چشمی بیسیم به دزدگیر اضافه نمیشود)

 جامپر FAULT:

این جامپر برای اطلاع رسانی میزان کاهش باطری چشمی به پنل مرکزی در مدل دستگاه های فایواستار SA207P _SA208 مورد استفاده قرار میگیرد

به تعریف ساده تر یعنی وقتی جامپر FAULT در درون چشمی فعال باشد مواقعی که باطری چشمی ضعیف میشود چشمی بیسیم دزدگیر یک سیگنال به دستگاه مرکزی ارسال میکند و کم شدن میزان باطری چشمی را به کاربر دزدگیر اطلاع رسانی میکند(FAULT در زبن انگلیسی به معنی خطا و ایراد است)

 جامپر LED:

جامپر LED در چشمی بیسیم فایو استار 315Mhz سه پین دارد و به دو روش تنظیم میگردد

روش اول: جامپر بین پین 1 و 2 قرار بگیرد LED چشمی پس از تحریک روشن میشود

روش دوم : جامپر بین 2 و 3 قرار بگیرد LED چشمی روشن نمیشود ولی چشمی به کار خود ادامه میدهد

 جامپرDelay:

این جامپر جهت تنظیم تاخیر بین هر تشخیص در سنسور بیسیم میباشد ، می توان زمان بین هر تشخیص را با جامپر کردن  پین های 1 و 2 به 5 ثانیه و با جامپر کردن پین های 2 و 3 به 5 دقیقه انتخاب کرد ، این کار باعث میشود طول عمر باطری بیشتر شود

 LED های داخل چشمی بیسیم:

در داخل چشمی بیسیم دزدگیر فایواستار دو عدد LED وجود دارد چراغ قرمز رنگ در مواقع تشخیص حرکت روشن میشود و چراغ سبز رنگ در مواقعی که باطری چشمی ضعیف شده است روشن میشود و پس از تغییر رنگ LED از قرمز به سبز باید در اسرع وقت باطری چشم بیسیم فایواستار تعویض گردد
